既存検査法JIS B7440-2に基づく25点真球
測定によるプロービング誤差の検査を実施
します。
この検査では、ユーザーが装着している
タッチプローブの精度をメーカーの示す最
大許容誤差MPEpを適用して判定を行います。
精度に問題がある場合は、弊社が持参す
良品を装着して次検査(指示誤差検査)を
行います。

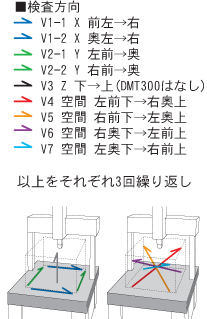

既存検査法JIS B7440-2の概念をそのままに
ボール中心間距離における測定機の指示値
の検査を行います。

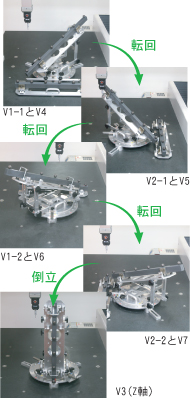

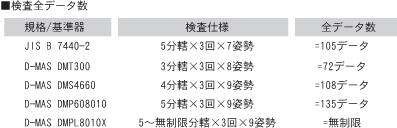

ＸＹ方向用と空間方向を一体固定する専用
治具を使用し自動測定検査を実施。
全体を90度回転させてながら、4姿勢+Z姿勢
でデータを取得します。

JIS B7440-4 のスキャニング測定(ｽｷｬﾆﾝｸﾞ
ﾌﾟﾛｰﾋﾞﾝｸﾞ誤差検査)が実施できます。
この検査では、使用しているスキャニング
プローブの精度を、JIS規定のスキャニング
ラインと4種類の出力方式で検査します。

【出力方式】
・HP 規定経路高密度(0.1mmﾋﾟｯﾁ)
・LP 規定経路低密度(1mmﾋﾟｯﾁ)
・HN 未定経路高密度(0.1mmﾋﾟｯﾁ)
・LN 未定経路高密度(1mmﾋﾟｯﾁ)

JIS B7440-5 のマルチスタイラス測定が
実施できます。
この検査では、使用しているマルチスタイ
ラスまたは回転式ヘッドの規定5姿勢での
精度を、JIS規定出力項目で検査します。

【出力方式】
・ML/AL 位置誤差
・MS/AS サイズ誤差
・MF/AF 形状誤差

当サービスでは評価システムを現場にもち込み、
検査を証明する各種書類を即時にその場で発行
します。
※システム(パソコン+プリンター)が持ち込めない場合は後日発行で対応します。

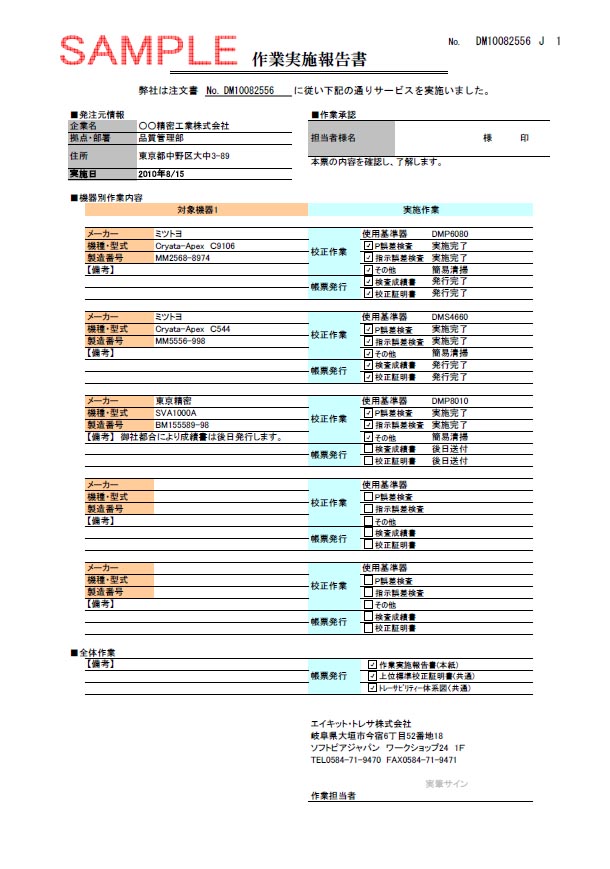

作業実施報告書　A4縦/共通で1枚
当日の作業全体の記録について報告書形式で発行します。

画像拡大

サンプルＰＤＦダウンロード

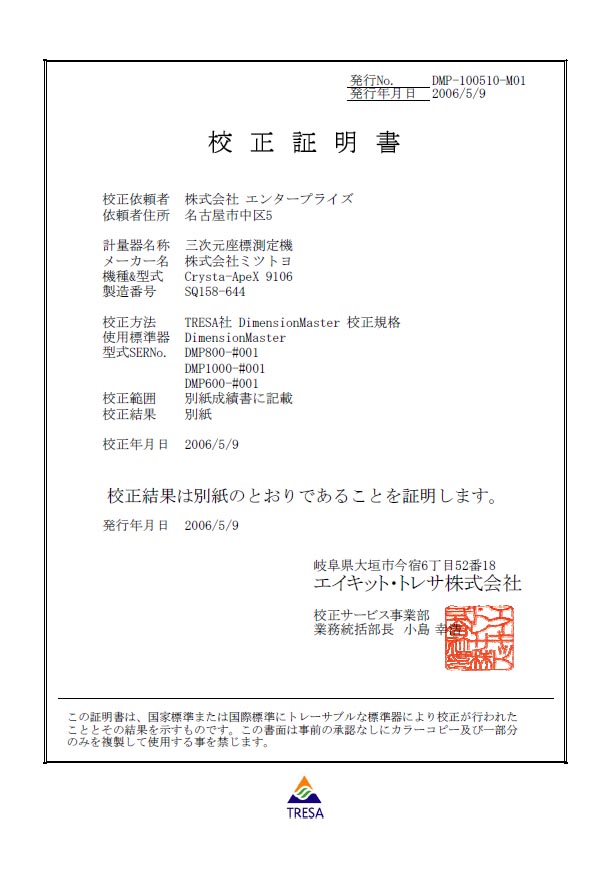

校正証明書　A4縦/各機1枚
弊社が校正機関となり正規に校正を証明する書類です。

画像拡大

サンプルＰＤＦダウンロード

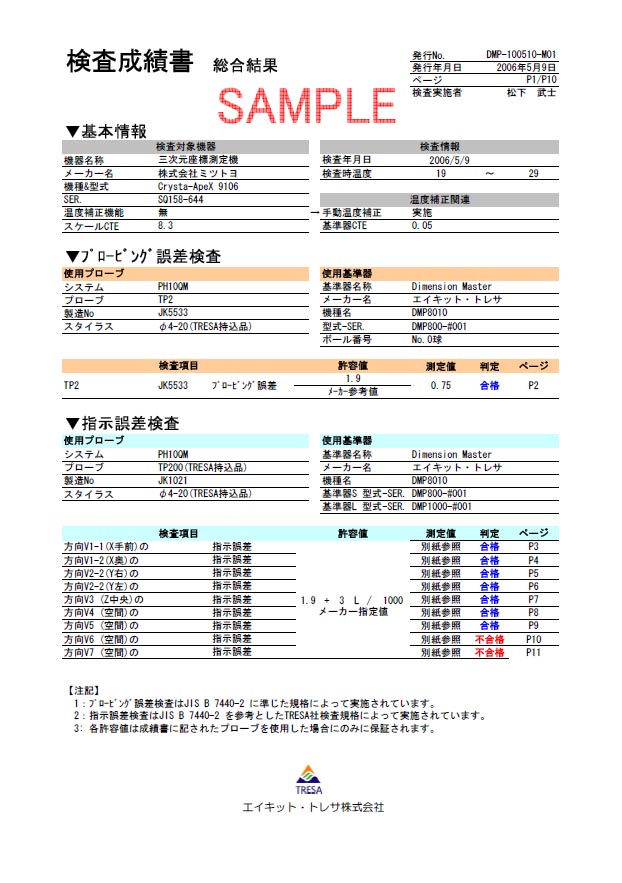

検査成績書 総合結果(表紙)　A4縦/各機1枚
検査に関する基本情報とプロービング誤差、指示誤差両方の検査結果、合否判定の総合的なレポートです。

画像拡大

サンプルＰＤＦダウンロード

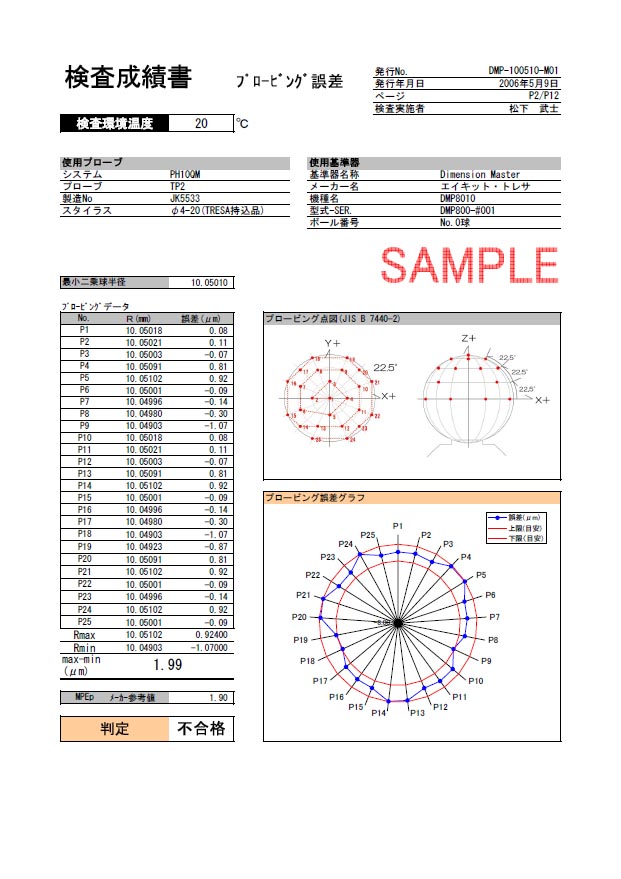

プロービング誤差検査成績書　A4縦/各機で1枚
プロービング誤差検査成績書

画像拡大

サンプルＰＤＦダウンロード

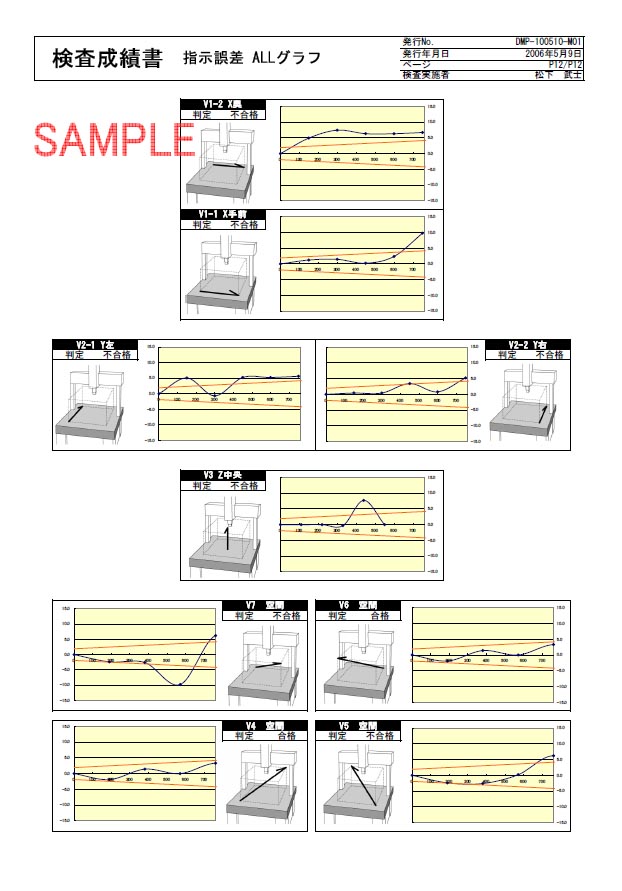

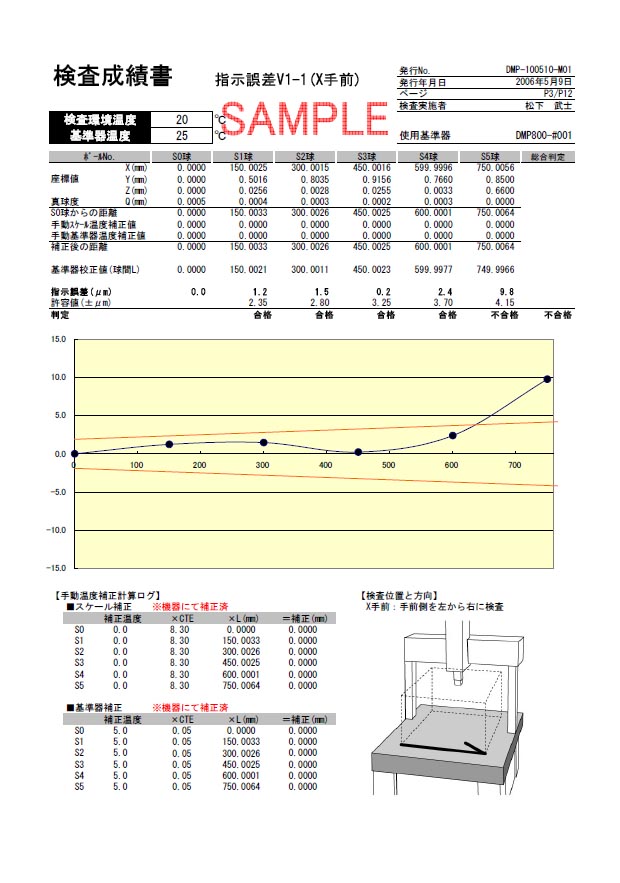

指示誤差検査成績書　A4縦/各機12ﾍﾟｰｼﾞ

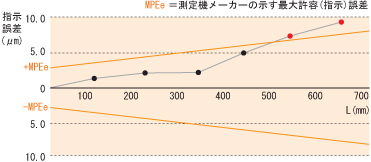

指示誤差検査の結果を、検査方向ごとにグラフを用いて詳細にレポートします。

画像拡大

サンプルＰＤＦダウンロード

画像拡大

サンプルＰＤＦダウンロード

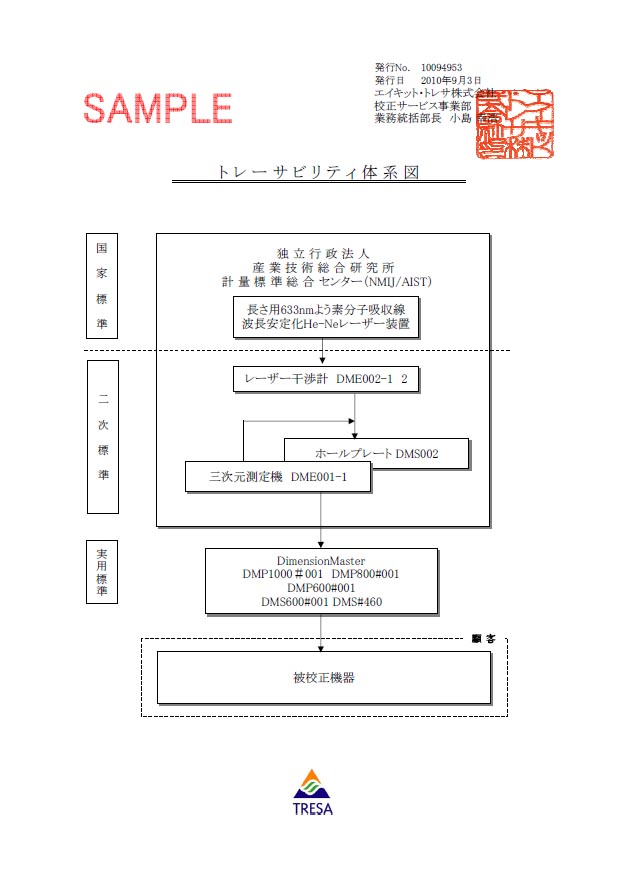

トレーサビリティー体系図　A4縦/各機1枚
使用基準器を通した検査の国家標準への体系づけを証明
する書類です。

画像拡大

サンプルＰＤＦダウンロード

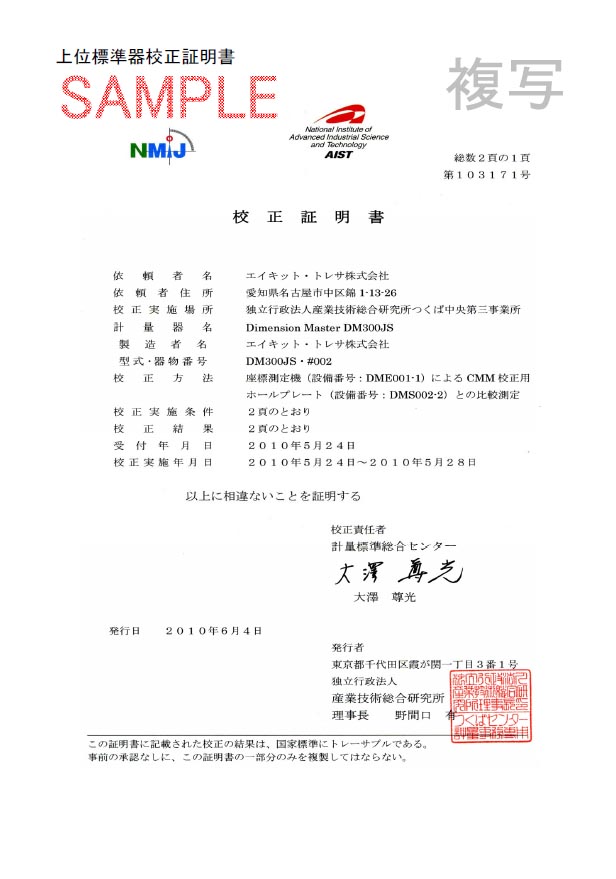

上位標準器校正証明書の写し　A4縦/共通で1枚
(独)産業技術総合研究所が発行する、使用基準器(Dimension MasterPRO)の校正証明書の写しです。

画像拡大

サンプルＰＤＦダウンロード
