三次元測定機出張校正（点検）サービス｜校正証明書&トレーサビリティー体系図付
対応表料金体系

基本対応機器

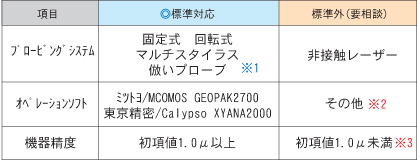

現在D-MAS検査を実施できる三次元測定機

※1プロービング誤差検査のみ実施(姿勢間誤差、スキャニング誤差検査は未対応)

※2手動操作での実施

※3参考レベルでの校正として実施します

【過去実施(実績)機器】

ミツトヨ　Crysta-ApeX C206016G
ミツトヨ　Crysta-ApeX C122010
ミツトヨ　Crysta-ApexC121210
ミツトヨ　Crysta-ApexC9208
ミツトヨ　Crysta-ApeX C9206
ミツトヨ　Crysta-ApeX C9168
ミツトヨ　Crysta-ApeX C9166
ミツトヨ　Crysta-ApeX C9106
ミツトヨ　Crysta-ApexC776
ミツトヨ　Crysta-Plus M574
ミツトヨ　Crysta-Plus M544
ミツトヨ　Brigh-A1220
ミツトヨ　F-604
ミツトヨ　BH-V507

ミツトヨ　BHN 715
ミツトヨ　SUPERBHN715
ミツトヨ　BN1015
ミツトヨ　B231
ミツトヨ　B305
東京精密　PRISMO NavigatorS-ACC
東京精密　PRISMO Navigator7HTG
東京精密　SVA-Fusion9/10/6
東京精密　SVA800
東京精密　PA800A-V
東京精密　SVA600A
KANON　ZⅡ453

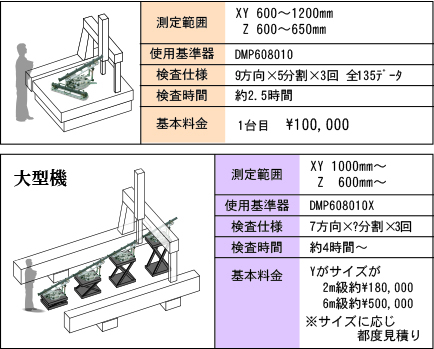

サイズ別の検査仕様と基本校正費

D-MAS検査では4種類の基準器を用いて大小測定機に対応します。
使用する検査具に応じて検査仕様と料金体系が異なります。

D-MAS検査では4つの検査具を用いて大小測定機に対応します。



JIS検査表との相違点について詳しくは
検査法の相違点(事前確認事項)
をご確認ください



料金体系

発行書類

検査成績書/校正証明書/ﾄﾚｰｻﾋﾞﾘﾃｨｰ体系図



純粋な校正作業に対する基本料金です。
測定機サイズにより異なります。(上記表参照)



オプション検査

JIS B 7440-4 スキャニング測定

\15,000/回



JIS B 7440-5 マルチスタイラス測定

\15,000/回

※複数のプローブの実施が可能です。

時間外作業希望

AM9:00以前　PM6:00以降
祝日、休日(弊社ｶﾚﾝﾀﾞｰ)の作業

基本校正費の割増
＋50% (1.5倍)



上位標準証明書

使用基準器の校正証明書の発行

+\3,000/枚








現地までと現地での移動(複数台の場合)に関する費用で、以下の合算となります

交通費

交通機関費

都度実費

※出発点(全国で2箇所※1)から主に
　 MapFANを使用して算出。
　 交通機関費にはタクシー代を含み
　 ます。

有料道路費

都度実費

燃料費

\15/km

車両費1
車両費2

\35/km
\7,000/回

自社自動車使用時
レンタカー使用の場合

移動拘束費　

\3.500/h



宿泊(対応)費※2

\12,000/回

※宿泊費には、宿泊に対応するために発生する別途人件費（手当分)を含みます。

機材送料

都度実費

※公共交通機関で出張する際の、別送
の機材往復送料。
送着拠点は全国統一で弊社本社(岐
阜県大垣市)





※1出張出発(想定)拠点(2010年10月現在)

●TRESA社本社
　 岐阜県大垣市今宿6丁目

主に西日本のお客様
(静岡西部/長野南部/富山より西)
※近隣地域は車両での交通費計算
　 遠方は公共交通機関での交通費計算

キャンペーン中
●東京駅
東京都千代田区丸の内一丁目

主に東日本のお客様
(静岡東部/長野北部/新潟より東)
※すべて公共交通機関での交通費計算



※2宿泊(前泊、後泊)の発生規定
出張距離と作業開始&終了時間から想定される、上記出発拠点での各時間が、
●出発時間AM7：00前　●帰着時間AM10:00以降　になる場合に発生します。



過去実績



お見積り例

測定機のサイズはすべて　XY:600～1200　Z:600～650 で想定

諸条件：愛知県豊田市/3台/平日AM9:00～宿泊無/車

校正費

1台目
2台目

100,000
50,000×2台



交通費

有料道路費
燃料費
車両費
移動拘束費

3,600
2,280
5,320
9,500

総額　\220,700(税抜)

1台あたり\73,566(税抜)



諸条件：埼玉県さいたま市/3台/平日AM9:00～宿泊無/交通機関

校正費

1台目
2台目

100,000
50,000×2台



ｵﾌﾟｼｮﾝ1

ｽｷｬﾆﾝｸﾞ測定2回(台)
ﾏﾙﾁｽﾀｲﾗｽ測定2回(台)
時間外作業1台

15,000×2
15,000×2
50,000×50%



交通費

交通機関費
移動拘束費
機材送料

※760
21,000
6,000

※東京駅換算で-22,680

総額　\312,760(税抜)
